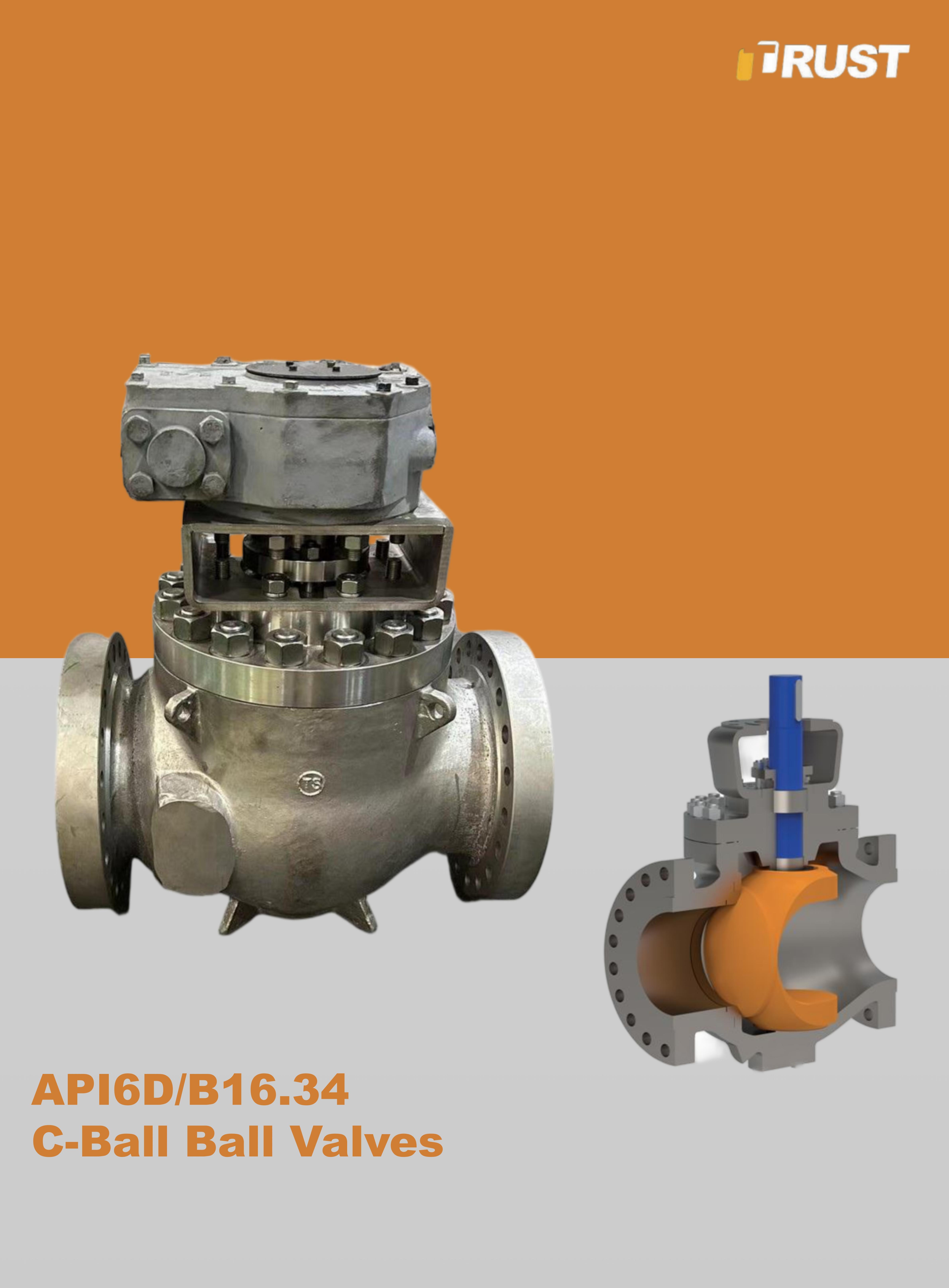

Vannes à Boule de Boule C

Fiabilité sans Cavité pour L'isolation Critique & le Contrôle du Flux

« Aucun Milieu Piégé. Aucun Compromis. La Vanne à Boule de Boule C de Trust Valve — Construite pour des Performances Ininterrompues. »

INQUIRY

  • Caractéristiques Clés & Avantages

  • Gamme de Produits

  • Spécifications Techniques

  • Secteurs D'application

Caractéristiques

Avantages

Géométrie de la Bille en Forme de C

Élimine les cavités internes où les milieux (boues, fluides visqueux ou solides) peuvent s'accumuler, durcir ou provoquer une surpression — essentiel pour prévenir les blocages et les arrêts imprévus.

Mécanisme à Double Excentricité

La bille tourne sur deux axes, assurant un contact minimal avec le siège lors de l'ouverture/fermeture. Cela réduit le frottement et l'usure, prolongeant la durée de vie de la vanne jusqu'à 50 % par rapport aux vannes à bille standard dans les applications à cycles élevés.

Étanchéité Métal sur Métal à Bulles

Des sièges avec revêtement Stellite® durci et une bille C usinée avec précision créent une étanchéité métal-métal qui dépasse les normes de fuite API 598 Classe VI. Idéal pour contenir des milieux toxiques, inflammables ou à haute valeur.

Conception Résistante au Feu et Antistatique

Inhéremment résistante au feu (conforme à API 607/6FA) sans dépendre de joints d'étanchéité souples — les composants métalliques maintiennent leur intégrité en cas d'incendie. Les tiges antistatiques préviennent les décharges électrostatiques dans les zones dangereuses.

Construction en Alliage Forgé

Les matériaux du corps et des garnitures (acier au carbone WCB, acier d'alliage WC6, acier inoxydable duplex) résistent à des pressions extrêmes (jusqu'à CLASSE 4500/PN 760) et des températures (-196°C à 538°C), s'adaptant aux services HPHT (haute pression, haute température) et cryogéniques.



  • Caractéristiques Clés & Avantages

  • Gamme de Produits

  • Spécifications Techniques

  • Secteurs D'application

Vannes à Boule de Boule C industrielles

  • Équipements polyvalents pour l'isolation générale et le contrôle du flux dans les systèmes de pétrole et gaz, pétrochimie et énergie.
  • Tailles : NPS 2" à 24" (DN 50 à DN 600) ; Classes de pression : CLASSE 150 à 3000.

Vannes à Boule de Boule C HPHT

  • Corps forgés renforcés et supports de tourillon robustes, adaptées aux applications à ultra-haute pression (CLASSE 4500/PN 760) et haute température (538°C).
  • Idéales pour les collecteurs de tête de puits, pipelines sous-marins et systèmes de vapeur supercritique.

Variantes Spéciales de Vannes à Boule de Boule C

  • Service Acide : Matériaux conformes à NACE MR0175/ISO 15156 (duplex 22Cr, super duplex 25Cr), résistant aux fissures par contrainte de sulfure dans les environnements riches en H₂S.
  • Cryogénique: Bonnets allongés et alliages à basse température (LCB, 316L) pour les services GNL/GPL (-196°C à -50°C), empêchant la formation de glace.
  • Service Abrasif: Billes et sièges revêtus de carbure de tungstène, adaptées aux boues, mines et milieux chargés de particules (ex. : boue de charbon, traitement des minéraux).

  • Caractéristiques Clés & Avantages

  • Gamme de Produits

  • Spécifications Techniques

  • Secteurs D'application

  • Plage De Tailles: NPS 2" à 48" (DN 50 à DN 1200)
  • Classes De Pression : CLASSE 150 à 4500 (PN 20 à PN 760)
  • Plage De Températures: -196°C (-320°F) à 538°C (1000°F)
  • Matériaux De Corps: Acier au carbone (WCB, A105), acier d'alliage (WC6, WC9), acier inoxydable duplex/super duplex
  • Matériaux De Siège/Bille: Stellite® 6, Inconel® 625, carbure de tungstène (service abrasif)
  • Connexions D'extrémité: Bride (RF, RTJ selon ASME B16.5), soudure à queue d'aronde (ASME B16.25), filetée (NPT/BSP)
  • Essais: Essai hydrostatique du corps (1,5× pression nominale), essai de siège (1,1× pression nominale), essai de résistance au feu (API 607), essai NACE TM0177 (service acide).

  • Caractéristiques Clés & Avantages

  • Gamme de Produits

  • Spécifications Techniques

  • Secteurs D'application

  • Pétrole & Gaz : Isolation de pipelines, lanceurs/récepteurs de pigues, collecteurs de tête de puits et lignes de collecte de gaz acide.
  • Pétrochimie: Lignes d'alimentation de réacteurs à haute pression, transfert de solvants et systèmes de compression d'hydrogène.
  • Production D'énergie: Isolation de collecteurs de vapeur, eau d'alimentation de chaudière et systèmes de désulfuration des gaz de combustion (FGD).
  • GNL/GPL: Lignes de stockage et de transfert cryogéniques, où la conception sans cavité empêche les blocages par glace.
  • Mines et Minéraux: Transport de boues, gestion de résidus et traitement des minéraux — résistant à l'abrasion des solides.
