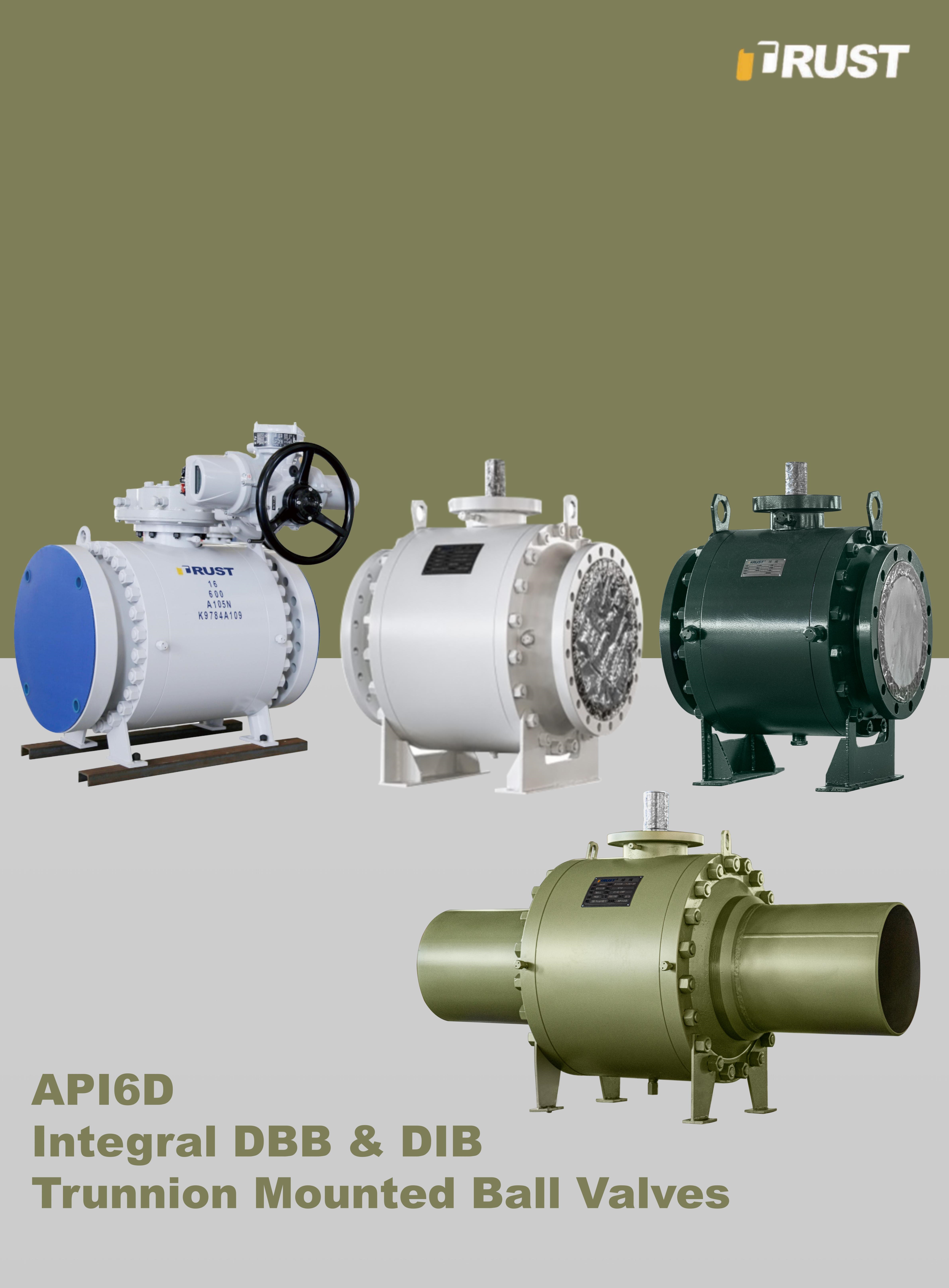

Vannes à Boule Supportée par Tourillon DBB & DIB Intégrés

Isolation de Haute Performance pour les Systèmes de Pipelines Critiques

« Certifiée API 6D. Zéro Fuite. Trust Valve — Force du Tourillon pour le Flux à Haute Pression. »

INQUIRY

Bille Portée par Tourillons : La bille sphérique est supportée par des tourillons supérieur (relié à la tige) et inférieur, éliminant tout déplacement axial sous haute pression. Ce design réduit l'usure des sièges et assure un fonctionnement stable dans les systèmes de grand diamètre (≥ 4") ou à haute pression (≥ Classe 600).
Sièges Flottants avec Chargement par Ressort : Deux sièges avec ressort (amont/aval) sont en contact avec la bille, maintenant une étanchéité parfaite même en cas de fluctuations de pression. Les sièges sont disponibles en PTFE (pour les services généraux) ou métal-métal (pour les applications à haute température/haute abrasion).

Caractéristique	Conformité & Avantage
Conception Résistante au Feu	Réalise les normes API 607/API 6FA : les sièges de secours métalliques préviennent les fuites en cas d'incendie, assurant la sécurité dans les services d'hydrocarbures.
Tige Anti-Éjection	La tige est retenue mécaniquement pour prévenir son éjection sous pression, conformément aux exigences de sécurité d'API 6D.
Fonctionnement à Faible Couple	Les paliers de tourillon trempés et les sièges auto-lubrifiants réduisent le frottement, permettant une action aisée (manuelle, par engrenage ou par actionneur).
Obturation Étanche à Bulles	Classement de fuite API 598 Classe VI (≤ 0,1 cc/min) pour une isolation critique dans les pipelines de pétrole, de gaz ou chimiques.
Résistance à la Corrosion	Matériaux : acier au carbone (WCB), acier inoxydable 316L, ou acier inoxydable duplex/super duplex (pour les services à gaz acide, conforme à NACE MR0175).

Vannes à Bille Portée par Tourillon Standard

Tailles : 2"–24" NPS (DN 50–600)
Classes de pression : Class 150–2500 (PN 20–420)
Connexions d'extrémité : Bride (ASME B16.5), soudure à queue d'aronde (ASME B16.25)
Pour la transmission de pétrole/gaz, les raffineries et les usines chimiques.

Vannes pour Services à Gaz Acide

Matériaux : acier inoxydable duplex 22Cr ou super duplex 25Cr
Certifiées selon NACE MR0175/ISO 15156 pour les environnements contenant de l'H₂S (jusqu'à 20 000 ppm d'H₂S).

Vannes de Grand Diamètre

Tailles : 26"–48" NPS (DN 650–1200)
Classes de pression : Class 150–600
Conçues pour les réseaux de pipelines, les plateformes offshore et les terminaux de GNL.

Plage de Températures : -50°C à 380°C (-58°F à 716°F) (selon le matériau).
Options D'actionnement : volant manuel, engrenage conique, pneumatique (double action/retour par ressort), électrique (actionneurs rotatifs).
Essais :essais hydrostatiques de corps/sièges (API 6D 7.6), essais de fuite au gaz, et essais optionnels d'émissions fugaces (ISO 15848-1).

Transmission de Pétrole & de Gaz :isolation de ligne principale, vannes de blocage dans les pipelines interurbains.
Plateformes Offshore : contrôle de tête de puits, isolation de riser et arrêt d'urgence de pipelines sous-marins.
Raffineries et Pétrochimie : traitement d'hydrocarbures à haute pression, lignes de transfert de catalyseurs.
Installations de GNL/GPL :variantes compatibles avec les basses températures (avec chapitres rallongés) pour services à basse température.
Production D'énergie :isolation dans les systèmes de vapeur, de fioul ou d'eau de refroidissement.
